MX传动装置（一级）

MX Actuator（Single-stage）

产品简介

本产体积小、重量轻，结构合理、输出扭矩大，具有可靠的自锁性。适用于90°回转的蝶阀、球阀、旋塞阀等阀门的控制。The product has small volume, light weight, reasonable structure, large output torque, and reliable self-locking. It is applicable to the control of butterfly valve, ball valve, cock valve and other valves with 90 ° rotation.

主要件明细表

技术参数

型号	输出扭矩Nm	速比	输入扭矩Nm	最大内孔	允许法兰	手轮直径	重量Kg
MX07	160	32:1	23	20	F05、F07	140	2
MX08	300	40:1	34	25	F07、F10	200	3
MX10	650	42:1	70	30	F07、F10、F12	260	5.5
MX12	1200	42:1	125	40	F10、F12、F14	300	9.5
MX14	2000	60:1	150	60	F12、F14、F16	400	14
MX15	2800	70:1	185	65	F12、F14、F16	500	22
MX16	4000	88:1	200	80	F16、F25	500	38

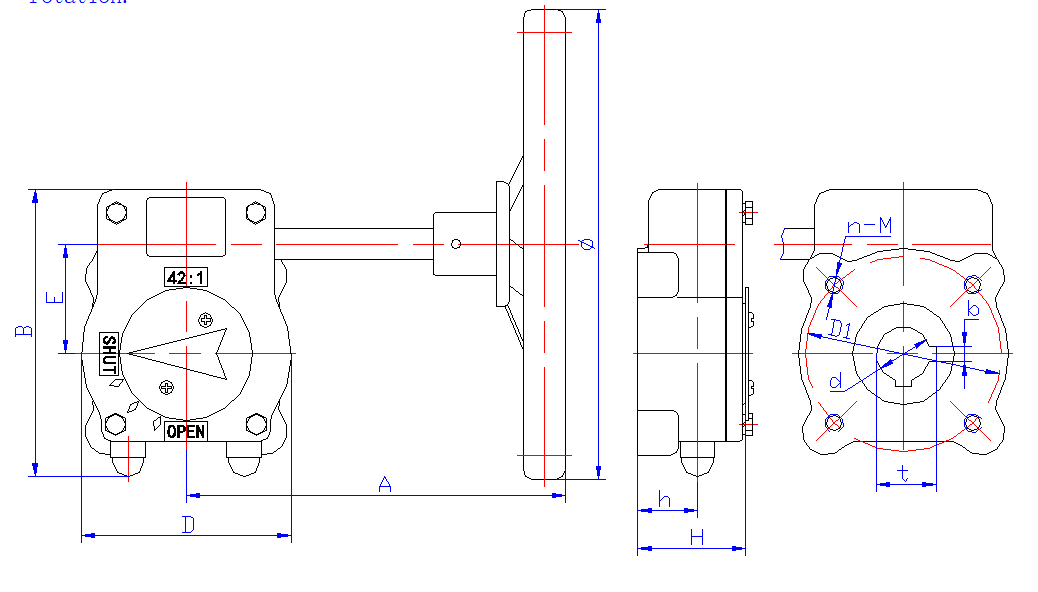

外形尺寸表

型号	d	b	t	D1	n-M	A	B	D	E	φ	H	h
MX07	15.9	5	18.2	50	4-M6	109	97	67	35	140	43.5	22.5
MX08	20	5	22.3	70	4-M8	140	115	80	41	200	52.5	30
MX10	25	8	28.3	102	4-M10	212	151	105	56	260	59.5	34
MX12	30	8	33.3	125	4-M12	242	184	134	70	300	68.5	38
MX14	35	10	38.3	140	4-M16	287	221	182	92.5	400	77	45
MX15	40	12	43.3	165	4-M20	302	252	210	105	500	98.5	66
MX16	55	16	59.3	254	8-M16	325	330	300	130	500	98.5	56

连接尺寸表

产品简介

主要件明细表

技术参数

型号	输出扭矩Nm	速比	输入扭矩Nm	最大内孔	允许法兰	手轮直径	重量Kg
MX07	160	32:1	23	20	F05、F07	140	2
MX08	300	40:1	34	25	F07、F10	200	3
MX10	650	42:1	70	30	F07、F10、F12	260	5.5
MX12	1200	42:1	125	40	F10、F12、F14	300	9.5
MX14	2000	60:1	150	60	F12、F14、F16	400	14
MX15	2800	70:1	185	65	F12、F14、F16	500	22
MX16	4000	88:1	200	80	F16、F25	500	38

外形尺寸表

型号	d	b	t	D1	n-M	A	B	D	E	φ	H	h
MX07	15.9	5	18.2	50	4-M6	109	97	67	35	140	43.5	22.5
MX08	20	5	22.3	70	4-M8	140	115	80	41	200	52.5	30
MX10	25	8	28.3	102	4-M10	212	151	105	56	260	59.5	34
MX12	30	8	33.3	125	4-M12	242	184	134	70	300	68.5	38
MX14	35	10	38.3	140	4-M16	287	221	182	92.5	400	77	45
MX15	40	12	43.3	165	4-M20	302	252	210	105	500	98.5	66
MX16	55	16	59.3	254	8-M16	325	330	300	130	500	98.5	56
